手元でルームランプの操作を

2002/2/21更新

ルームランプは、各ランプ横にある押しボタンを使うか、スライドドアあるいはリアゲートを開くと点灯します(運転席側二列目のDOORボタンが押されている場合)。しかし、ランプ横の押しボタンにはマーカーがないため夜間はボタン位置がわからず、後席乗員はなかなか照明をつけれません。そこで運転席からルームランプの点灯ができるようにしました。この改造はESTIMA My Garageさんのページを参考にさせていただきました。



パワースライドスイッチの左の空きエリアに、4WD-AUTOスイッチを入れてルームランプのスイッチにしています。ピクトの4輪が各席のランプを現していると思うことにしています。困るのは、この位置に入れると走行中にルームランプをつけようと思って、ついスライドドアボタンを押してしまうこと。ちょっと危険ですね。

その左のリアフォグスイッチはホーンの音色切り替えに使用しています。スイッチ自体はPOWER-HEATスイッチなんですが、リアフォグスイッチのピクトがラッパに見えなくもないので、ボタン部分のみ入れ替えています。

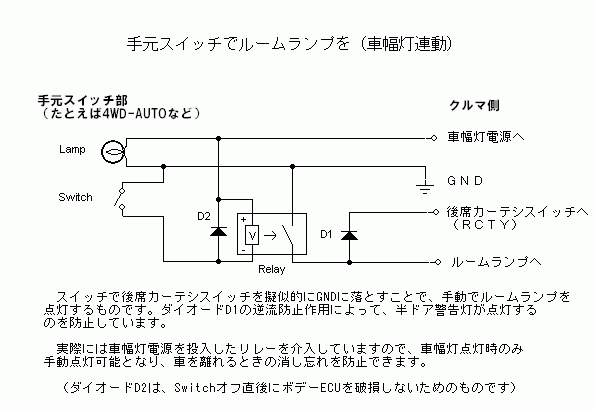

下に回路図を示します。回路を少し工夫して、車幅灯連動にしました。クルマを離れるときにランプの消し忘れを防止する目的です。ACC連動ではなく車幅灯連動にすることで、キーを抜いているときでも点灯できます。





さて、前述のようにスイッチ位置が膝元のため、手探りで操作することが多く、隣にパワースライドのスイッチがあり誤操作の危険があるため、違うスイッチ形状のモノを探していました。

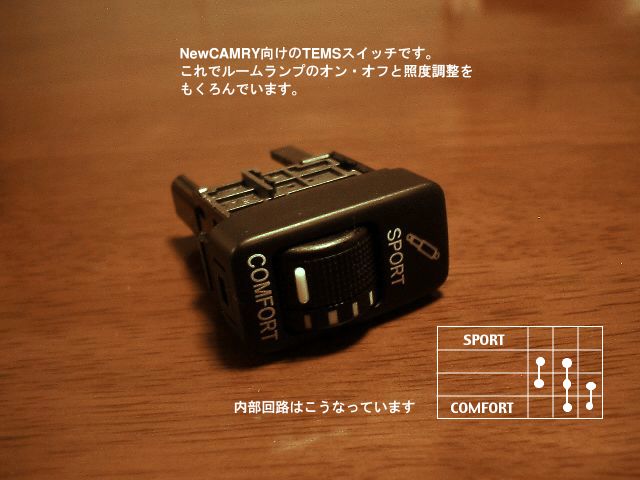

そこで目を付けたのがTEMSスイッチです。4段階のロータリースイッチになっているため、ルームランプのオン・オフだけでなく、照度調整もできるようにしようと思っています。夜間走行時にルームランプを点灯すると、チャイルドシートに座った子どもがまぶしがるので、照度調整機能は欲しかったのです。

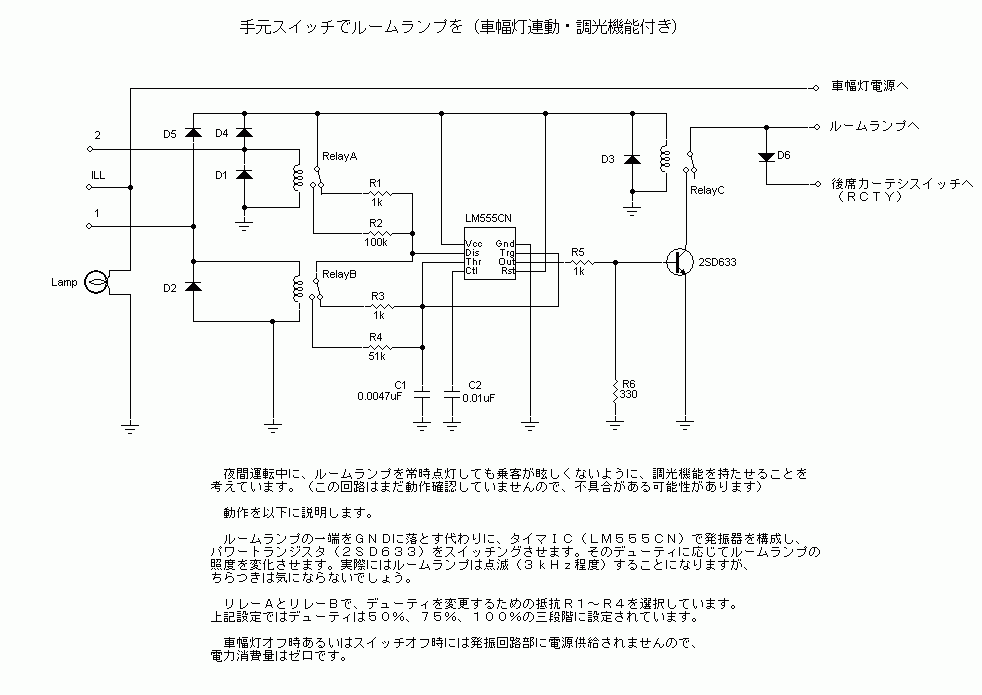

下に、照度調整をするための回路(案)を公開します。動作確認はまだしていません。懸念事項があって、(1)Trでの電圧降下がどの程度照度を低下させるのか?(2)3kHzの脈動がECU等に及ぼす影響は?

どなたかアドバイス、あるいは他の回路案をいただける方が見えましたら、是非お知らせください。
