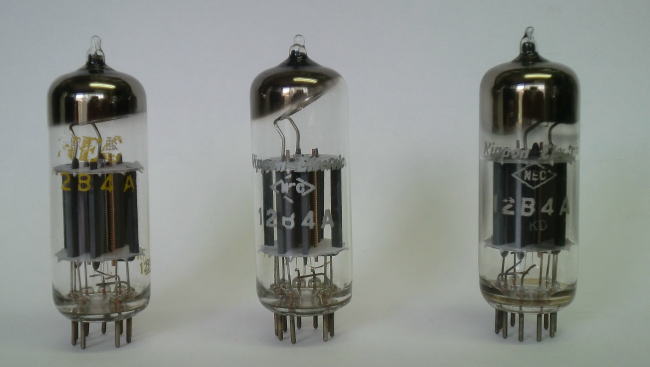

12B4-Aは、1950年代にテレビ受信機の垂直偏向出力用に開発された傍熱３極管。内部抵抗が低く、そこそこの直線性があるなどオーディオ用としても結構使いやすそうなEp-Ip特性で、ぺるけさんは「隠れた逸品だと思っています」（『情熱の真空管アンプ』）などと高く評価されています。
【データシート値】
| 12B4-A |  |
 |
||
| バルブ 形状 | MT9pin | |||
| ユニット | 傍熱３極 | |||
| ヒーター | 12.6V/0.3A 6.3V/0.6A |
|||
| 最大プレート電圧 | 550V | |||
| 最大プレート損失 | 5.5W | |||
| ぺるけさん の動作例 |
Ep | 163V | ||
| Eg1 | -23V | |||
| Ib0 | 20mA | |||
| rp | 1.06kΩ | |||
| μ | 6.1 | |||
| gm | - | |||
| 備考(データ元) | GE、RCA | |||
【実測値】 ※３定数（μ、rp、gm）は、上記動作例付近の数値
| ① NEC 12B4-A （その１） | .jpg) |
|||
| ＜実測値＞ | ヒーター | 6.3V/0.59A | ||
| μ | 5.94 | |||
| rp | 1.20kΩ | |||
| gm | 4.93 | |||
| ＜コメント＞ | ||||
| ② NEC 12B4-A （その２） | .jpg) |
|||
| ＜実測値＞ | ヒーター | 6.3V/0.60A | ||
| μ | 5.95 | |||
| rp | 1.26kΩ | |||
| gm | 4.74 | |||
| ＜コメント＞ | ||||
| ③ NEC 12B4-A （その３） | .jpg) |
|||
| ＜実測値＞ | ヒーター | 6.3V/0.62A | ||
| μ | 6.01 | |||
| rp | 1.15kΩ | |||
| gm | 5.22 | |||
| ＜コメント＞ | ||||
| ④ GE 12B4A （その1） | .EpIp.jpg) |
|||
| ＜実測値＞ | ヒーター | 6.3V/0.61A | ||
| μ | 6.38 | |||
| rp | 1.35kΩ | |||
| gm | 4.72 | |||
| ＜コメント＞ | ||||
| ⑤ GE 12B4A （その２） | .EpIp.jpg) |
|||
| ＜実測値＞ | ヒーター | 6.3V/0.60A | ||
| μ | 5.74 | |||
| rp | 1.09kΩ | |||
| gm | 5.24 | |||
| ＜コメント＞ | ||||
