・現状の固定用として「７エレ八木アンテナ」を使用していますが、先輩の方から自作された記事から
　作ってみることにしました。（図はネット記事より引用）

・材料は、６φ１ｍアルミパイプ(@\203)：５本。　４φ１ｍアルミパイプ（@\143)：２本　を
　ヨドバシカメラから通販購入。他､ブームやコネクターは手持ちを使用。

・各エレメントをブームに取り付けるには、
　アナログ･テレビのアンテナ部品があれば、
　エレメント全体の水平/垂直が容易に
　出来たが、手持ち部品で行ったため、
　大変苦労した。

・自作エレメントホルダーを色々考えています。

・ブームにエレメント位置に穴を明け、そこに
　エレメントを通す方法がありますが･･･。

線径：1mmVVF
直径：３０mm
幅：２５mm
巻数：２.５回

ラジアル（約50cm）の根もとを、
ラグ端子でに取り付けるには
弱すぎるため、銅板を充てがって
補強した。

コイル仕様：

単位：mm

ＪＡ３ＤＭＳ

４３５スタック

★３/４λにする。

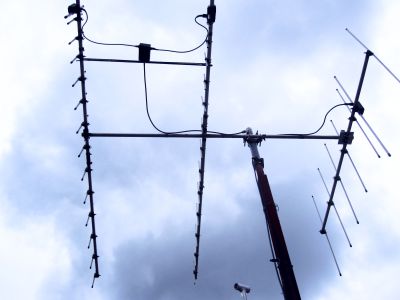

スタック用同軸長さ（435MHzスタック参考）

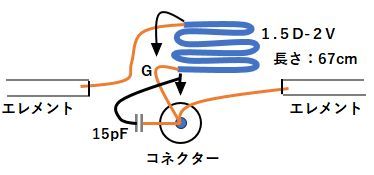

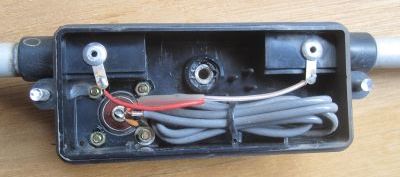

ラジェーター寸法 内部 (15pF/1.5Dx68cm)

コの字型のブームにエレメントを通す。

・現在は、シングルで運用していますが、リグの変更でＳＣＮetメンバーに「Ｓ６」位になった。

７５Ωの同軸長さを、３/４λにしたら、SWR：１.１以下になった。　

真ん中辺りから､ホロネジで固定する。

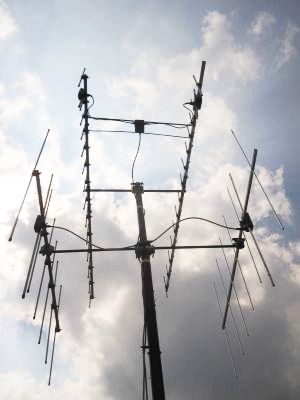

・そこで、現市販アンテナを模倣し、スタックにするために、同アンテナを製作する。

＊パイプ径が細いため、
少し長めにします。

・コンパクトに分解し､車に積んで。

・１/２λは大いなる間違い。

現在

１４５スタック

既製品

新作

既製品

真似て作成

結果

成功

外径 18φ塩ビパイプ

９.７φステン

１２ｃｍ

コイル部

先端部

ポール取付部

６φ中間パイプ

４φ長さ調整部

友人が開局免許を取得されて、色々お手伝いをするなかで、アンテナも作ってみたくなり
ネットで開示されている適当な「図」を参考に作ってみます。

厚さ５mmアクリル板にマスト穴､コネクター穴。

SWR調整時に、エレメント長を簡単に調整出来るよう
先端部のパイプを２段にしておく。
