手抜き工事・補強金物ホールダウン金物の説明

悪夢の注文住宅　住宅の失敗例
柱補強金物手抜き工事

金物手抜き工事

いでい建築事務所・出井正夫氏が行った設計変更の結果です。
変更に工学的な理由はなく、田中氏が「設計変更があった、金物を変更した、工期の遅れは出井のせいだ」と騒ぐためです。
工期の遅れを設計者のせいにし、それを原因とした工事契約の解除は無効と言いたいのでしょう。

この変更の結果、建物の耐震力が25％減少しました。

大地震により建物が倒壊した場合、家人のみならず、隣家や通行人を巻き添えにし、死者が出る可能性はゼロではありません。
いつ遭遇するかもしれぬ巨大地震に対して設計を行っている事を1級建築士が理解していないはずがありません。

従って、これを発見した時、出井氏には死刑に相当すると申しました。

訴訟では「検査機関が、計算審査が面倒という指導で変更した」と出井氏が述べた
が、検査機関は設計をしない。計算し説明を行うのが設計者です。
また、面倒という審査基準はありません。
法令・設計基準に適合するかの審査です。
裁判所が嘘を信じれば、どのような嘘も通用すると思い、再び愚行を繰り返します。
この事件を公開する所以の一つです。

ホールダウン金物工事の説明
1. 柱の引き抜き力に抵抗するために取り付ける
＠200は200ｍｍ間隔という意味。＠はan intreval
出井はこの耐力壁の接合釘間隔を200ｍｍに変更して申請。壁は耐力壁でなくなり、柱引き抜き力が減少する。
だが接合釘は＠150で施工し、壁は耐力壁となり、ホールダウン金物の耐力が不足し、前述の通り建物の耐震力が最大で25％減少した。
この金物耐力を回復する工事費を請求訴訟した。

地震力による柱の浮き上がり	各種耐力のホールダウン金物

2. 金物の施工説明図

1階のホールダウン金物	2階のホールダウン金物

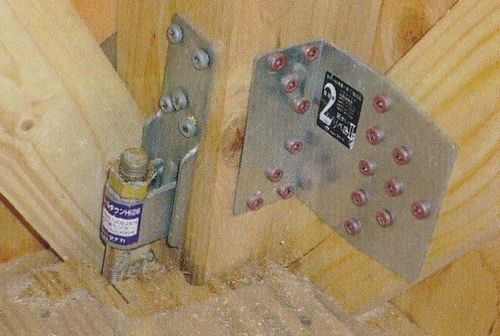

施工例
写真の左の金物の耐力を減少させた	「ホールダウン金物は柱頭部、柱脚部は同一金物とする」このことは国土交通省告示で定められています。

国土交通省告示第491号

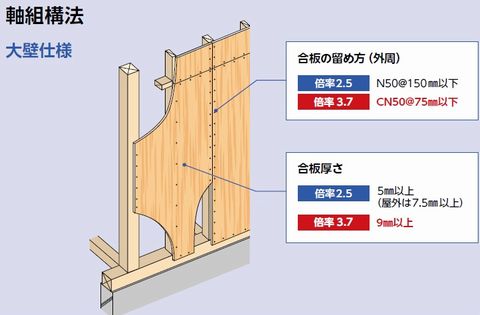

耐力壁：合板の柱への接合
